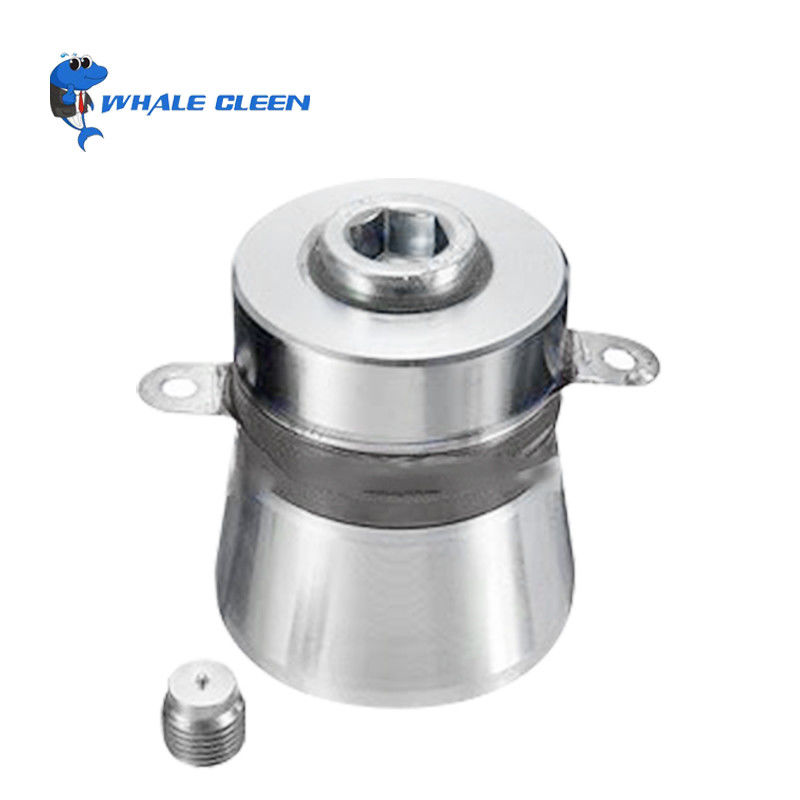

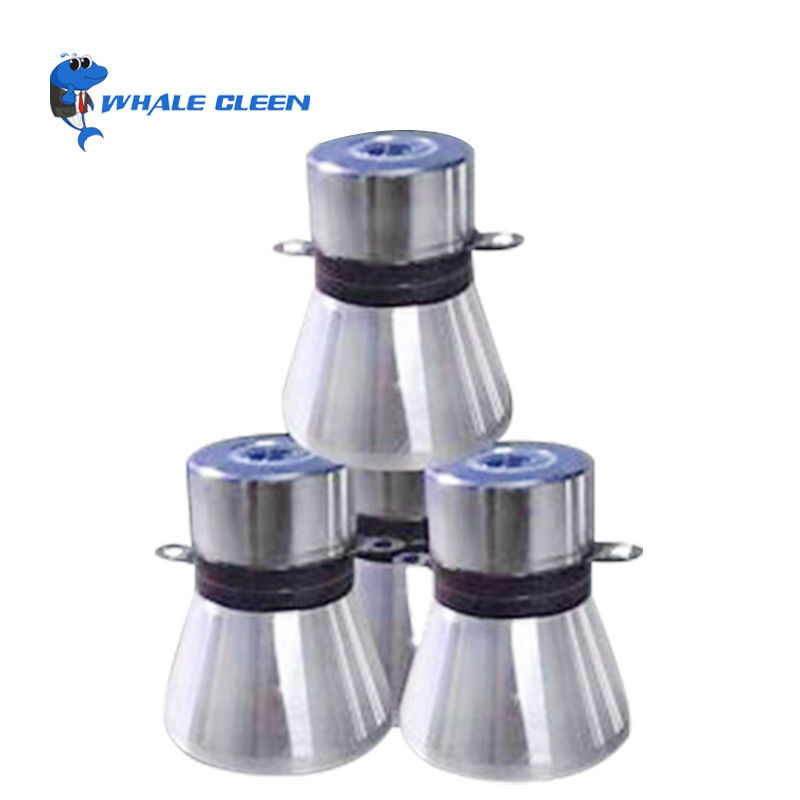

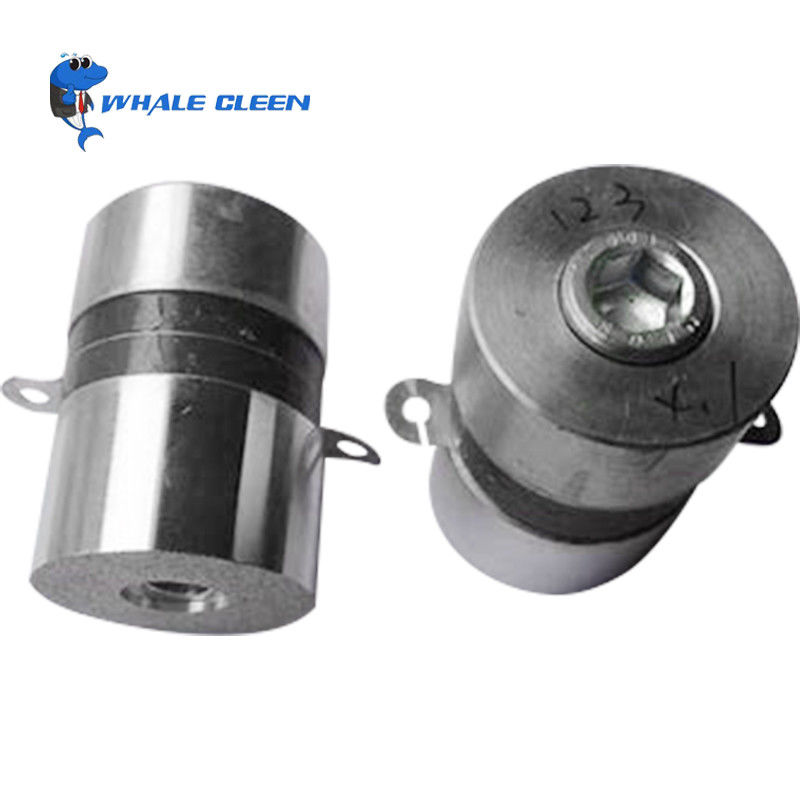

스테인레스 강 진동자 초음파 세척 변환기 50W-100W 전원

50W~100W 초음파 파워와 초음파 청소기를 위한 초음파 진동기

초음파 트랜스듀서

인간 청각 범위의 레벨 위로 발생되는 소리는 초음파로 불립니다. 비록 초음파가 일반적으로 20 킬로 헤르츠에 시작하지만, 가장 초음파 트랜스듀서는 200 킬로 헤르츠에 시작합니다. 가청 음과 사실상 유사한 초음파는 더 짧은 파장을 훨씬 가지고 있고, 작은 결함을 발견하도록 훨씬 더 적당합니다. 이러한 더 짧은 파장은 비파괴 시험과 재료의 측정을 위해 초음파와 초음파 트랜스듀서를 극단적으로 유용하게 하는 입니다.

초음파 트랜스듀서 자체는 초음파 진동을 발생시키고 받을 수 있는 장치입니다. 초음파 트랜스듀서는 액티브 소자와 지원과 웨어 플레이트로 구성됩니다. 액티브 소자는 초음파 에너지로 전기 에너지를 변환하는 압전기이거나 한 개의 결정 재료입니다. 그것은 또한 그리고 나서 초음파 에너지를 뒤로 받고, 전기 에너지로 그것을 변환할 것입니다. 전기 에너지 펄스는 결함 탐지기와 같은 증서에서 발생됩니다.

지원은 가장 일반적으로 대단히 희석시키고 매우 밀집하는 물질이고, 압전 소자의 배면으로부터 방사하는 에너지를 흡수함으로써 변환기 결정의 진동을 제어하는데 사용됩니다. back-up재의 음향 임피던스가 압전 결정의 그것과 일치할 때, 결과는 우수한 해상도와 대단히 뎀프용 변환기입니다. 지원과 압전 결정 사이에 임피던스의 차이를 변경하기 위해 back-up재를 변경함으로써, 변환기는 다소 고생할 것이고 결의안이 신호 레벨 또는 민감도에 휠씬 더 높을 수 있습니다.

웨어 플레이트의 주된 목적은 단순히 환경에게서 압전 변환 장치 요소를 보호하는 것입니다. 웨어 플레이트는 일반적으로 웨어와 부식에 대하여 보호하기 위해 선택됩니다. 침지형 변환기에서, 웨어 플레이트는 또한 압전 변환 장치 요소와 수도, 조각 또는 지연 라인 사이에 음향 변성기의 역할을 합니다.

어떻게 초음파 트랜스듀서가 일합니까

초음파 세척 장치가 운영된다는 조건을 위해, 대략 30 MPa하의 프레스트레스는 보통 변환기의 세라믹 부품을 보호하기에 충분합니다. 다른 한편으로는, 프리스트레스가 너무 낮으면, 세라믹 / 금속성 인터페이스에 있는 지나친 역학적 손실은 효율성을 감소시킬 수 있습니다. 프레스트레스는 토크 렌치를 이용하여 추정될 수 있고 볼트를 강화하기 위해, 요금에 반대하여 눈금을 쟀습니다. 이 측정법은 단순하지만, 그러나 그것은 가장 정확한 것 아니고 따라서 그것이 상응하는 성분 중의 변화가 희망적으로 최소값인 생산 작업 변환기에 대하여 주로 권고됩니다. 측정 프레스트레스의 더 정확한 방법은 단락회로 상태 하에 세라믹 소자에서 발생한 요금을 측정하는 것입니다. 각각 볼트가 강화된 것처럼 변환기의 전기 단자에 그리고 직류 전압계에 연결된 축전기는 전하의 측정을 용이하게 합니다.

초음파 트랜스듀서와 물

초음파 클리닝 출원에서, 저수 탱크와 물 부하와 변환기를 저수 탱크에 첨부하는 결합층의 두께의 차원과 구성의 효과는 조금 변환기의 주파수를 감소시키기 위해 결합하고, 여러 추가적 공명을 일으킵니다. 이러한 네거티브 요인에도 불구하고, 그러나, 잘 설계된 회로에서 통합된 잘 설계된 변환기는 그것의 동조 주파수 근처에 작동할 것입니다.

공동화

공동화는 유동적인 것과 변환기 표면 인터페이싱의 진동이 (보통 물 그러나 아마 초음파 클리닝 출원에서 물 / 유기 용매 혼합물) 액체의 증기압을 초과하는 부분 진공을 만들기에 충분할 때 발생하고 버블이 진동한 표면에 형성합니다. 공동화는 초음파 세척 또는 유동적 바포리즈링 앱에서 바람직한 특징이지만, 분명히 신호 전송 앱에서 회피되어야 합니다. 대기압에, 그리고 인터페이싱 액체로서의 홀로 물로, 한계 포캐비테이션, pC0 (바)은 다음과 같습니다 :

킬로헤르쯔부터 몇 백 킬로헤르쯔 (2)까지 주파수를 위해. 만약 변환기가 물에 잠기고 진동한 표면이 대기 / 액체성 인터페이스 아래에 여러 미터이거나 더 많으면, 공동화에 대한 한계가 다음으로 증가합니다 :

공동화 (J)는 안에 cm2로, 진동한 표면에 있는 음향 강도가 다음과 같을 때 착수될 수 있습니다 :

진동한 표면에 있는 음향 강도는 다음으로부터 결정될 수 있습니다 (변환기의 음향 출력 전력은) (변환기의 지역을 포장합니다). 적용에서, 그러나, 공동화에 대한 한계가 (신호 주파수, 음향 펄스 길이, 진동 얼굴의 음향 균일성 / 논-유니포미티) 변환기의 특성과 다양한 조건 (침수, 온도, 액체의 용해공기 콘텐츠의 수심)에 의해 영향을 받기 때문에, 공동화는 음향 강도가 의미 심장하게 더 높, 예를 들어, 0.3 (PC0 +0.10h)2와 0.4 (PC0 + 0.10h)2 사이에 때까지 착수되지 않을지도 모릅니다.


상술 :





FAQ :


1. 나는 초음파 세척기를 사용하여 무엇을 청소할 수 있습니까?
금과 백금과 같은 금속은 초음파 장치로 세척되도록 안전합니다.
보석용원석이 또한 그들이 소수의 포함을 가지고 있습니다 그리고 이지 않았으세요 제공된 초음파 세척기에 유입될 수 있다는 것을 열심히 당연한 채 열 또는 화학으로 대접받습니다.
어쨌든, 그것이 초음파 세척기에 의해 세척될 수 있는지 당신이 보석의 어떠한 부분도 구입하는지 당시에 귀금속 상인에게 묻기 위해 확신하세요.
부적당한 불순물 또는 보석이 있을지도 모르거나 그 과정에서 더욱 상처받기 쉽게 되면서, 약간의 보석용원석이 치료되었을지도 모릅니다.

2. 초음파 세척 파손 부품을 캔으로 만듭니까?
초음파 세척은 대부분을 위해 안전한 것으로 간주됩니다 ; 몇몇의 경우에 주의를 관찰하는 것은 필요할지라도. 비록 수천의 내파의 영향이 초당 매우 강력하지만, 세정 공정은 안전합니다.
